大拉桿橫向型補償器
發布時間:2013-11-23 14:10:25 點擊次數:

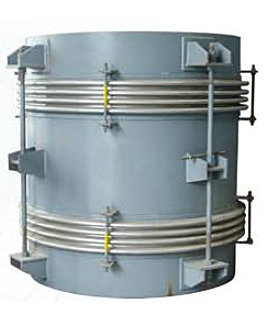

大拉桿橫向型補償器補償器由兩段波紋管、中間接管及大拉桿等零件組成,它能吸收管系任意平面內橫向位移。位移時大拉桿上的球面螺母繞球面墊圈轉動,同時大拉桿還具有承受內壓推力的能力。
大拉桿橫向型補償器由兩段波紋管、中間接管及大拉桿等零件組成,它能吸收管系任意平面內橫向位移。位移時大拉桿上的球面螺母繞球面墊圈轉動,同時大拉桿還具有承受內壓推力的能力。
安裝使用注意事項:
1. 補償器上的小拉桿是安裝運輸“冷緊”用的,不可作為承力件;產品在管道安裝完畢后,必須將其拆除,方可投入運行。
2. 當補償器的橫向位移量要求較大或者系統壓力較高時,可對補償器進行“冷緊“,冷緊量是實際橫向位移量的一半。冷緊方向與橫向位移方向相反進行。
產品結構簡圖
